建立完善的供水管网系统是一个庞大而错综复杂的地下工程，随着城市的不断延扩大，供水管网的范围也在扩张，且更新换代的速度也在加快，继续采用传统的手工管理方式已不能满足海量数据的处理要求。因此采用计算机软件技术、硬件技术以及网络技术，使地下供水管线管理步入规范化、自动化、科学化的轨道，是水务企业走向现代化管理发展的需求。

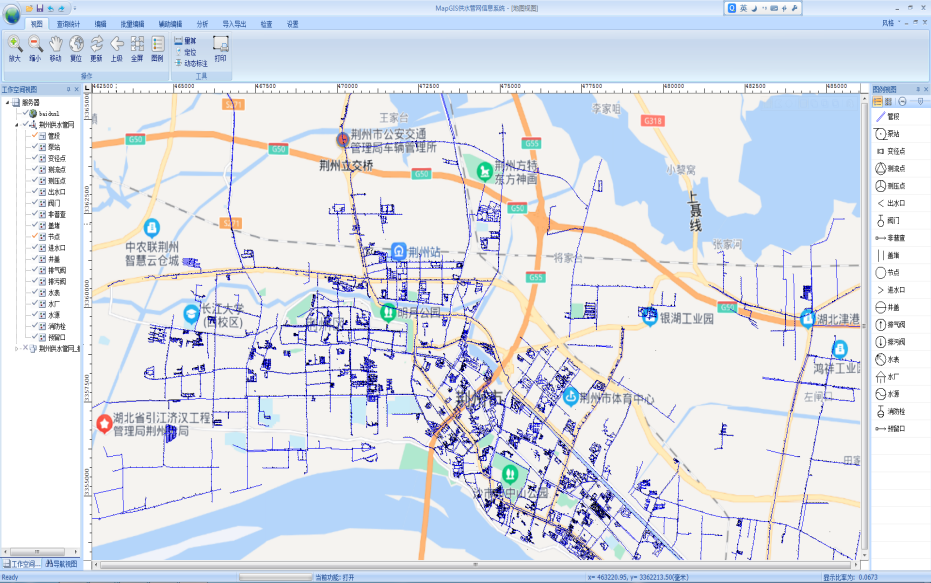

　　结合实际情况，目前，荆州水务集团正在逐步建立供水管网地理信息(GIS)系统，以改变供水管网的管理及资料保存的传统模式，打造一个集管网信息输入、编辑、管理于一体、能快速提供准确的供水管线资料，并能实现快速查询、事故处理、漏损控制等功能的综合供水管网管理系统，为城市供水管网的日常管理、设计施工、分析统计、发展规划提供可靠、科学的依据。供水管网地理信息系统通过外业测绘建立，集成供水管网的各种属性数据库。

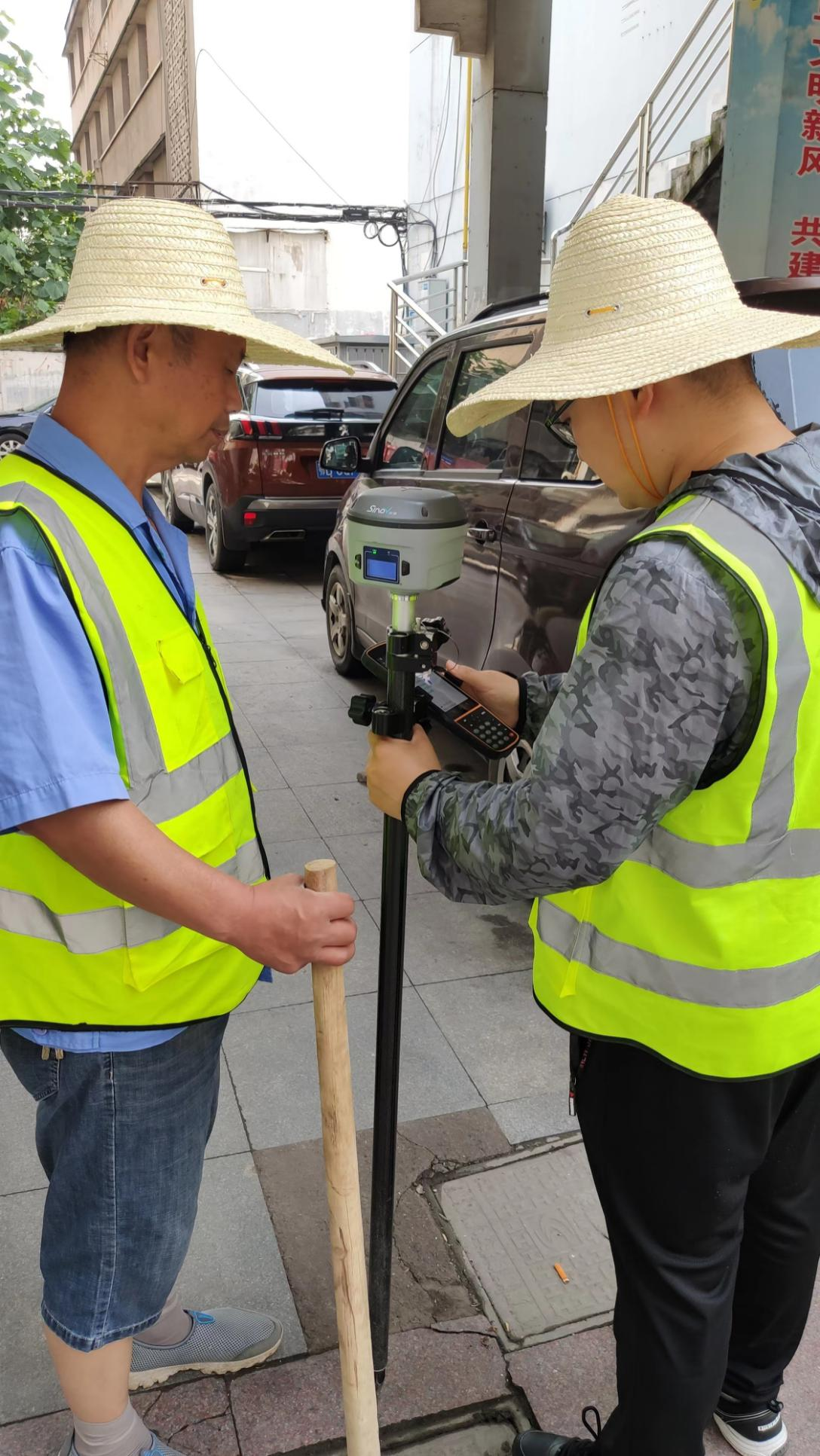

　　(管网数据信息采集)

　　一、GIS系统的作用

　　1.可实现供水管网资料动态管理

　　GIS系统提供了简便的供水管网管理手段，可以迅速直观的构造整个管网，建立与管网元素相关的属性数据库，如管段、阀门、节点、水表等属性信息，并提供丰富的管网输入手段，既可以直接直接手动输入属性数据，还可以对大批量数据采用外挂数据库的方式，实现城市供水管网资料的动态管理。

　　2.可实现对供水挂网进行分析

　　利用GIS系统的综合数据分析、爆管分析、缓冲区分析、连通分析、追踪分析等功能，进行供水管网的智能管理。

　　二、GIS系统的应用

　　(一)基本应用

　　利用移动设备(平板电脑、智能手机)实时展现管线的GIS信息，使用GPS导航、定位，相机拍照，数据录入等手段辅助巡查管线工作的进行。

　　通过移动GIS系统，管网抢修作业人员借于移动设备GPS定位技术，可以在线查询漏水区域的地下供水管网分布状况。抢修人员对管道进行修理时，对需停水区域的阀门位置，阀门所管辖的区域范围有精确的定位。减少开关阀门确定停水区域的时间与多次开关阀门可能造成的隐患。

　　测漏人员对疑似漏点进行测漏时，通过移动GIS系统，明确附近的管网分布状况，继而判断圈定重点排查区域，提高工作效率。

　　延伸系统应用范围。由于供水企业的历史原因，当前的供水管网GIS系统的数据还存在缺陷、不准确的问题，还需要经过大量的补测及更新工作来逐步完善。另一方面，因为供水管网GIS系统只停留在对管线基本运用信息和几何信息的管理上，所以要完善基础信息的搜集与整理工作，最大限度的保证系统数据的完整性，扩大系统的可用性。期间需要管网部、各营业所、各抢修站、工程部等多个部门的通力合作，及时提供并更新管线的相关信息。通过外业测量向系统管理员提供准确无误的测量数据，以保证GIS系统数据的准确性和及时性。

　　(二)扩展应用

　　GIS的功能非常庞大，公司目前应用到的只是其中很小一部分，在现有的资料基础和技术条件下，应首先立足于绘制准确的GIS管线图，并建立相关的信息收集维护机制，然后再将GIS系统的应用从管线设施的查阅等基础应用扩展到管网更新改造规划分析、应急抢修分析等方面。

　　1.管网运行动态管理

　　将管网运行实时数据与GIS系统相连接，直接将其显示在GIS系统的相关位置，并动态更新，可以实时了解管网的运行状况，并对历史数据进行查询和显示，用图表的形式表示管网运行数据的变化趋势。它可以为各级作业人员提供更直观的管网数据信息，为管网管理提供有效的决策辅助方案。

　　2.巡检系统调度管理

　　通过把GIS应用程序加载到智能终端设备，相关的巡检人员在户外便能够方便的进行管网信息查询、现场辅助测量、现场数据采集等操作，在调度管理中心也能够实时显示巡视人员所在的位置，通过电子地图，能够更好的了解现场情况，并对巡检人员工作状态进行有效的统一管理利用。

　　3.应急抢修辅助应用

　　在管网中某处发生爆管等事故需要抢修时，供水管网GIS系统可以利用模拟分析的功能来帮助管理人员对事故现场进行模拟分析，根据数据库中的数据，确定管道的管径、管材、埋设日期以及周边阀门分布状况等，快速分析显示应关闭的阀门，进而根据阀门关闭方案得出事故的影响范围，并将数据分析模拟的结果及时呈现给工作人员来帮助其进行决策。此外，还可以根据相关系统统计出受影响的用户，并尽快向其发出通知，减小事故带来的负面影响，进一步提升供水管网在运行过程中发生事故时的应急处置能力。

　　4.新建管网规划设计

　　将GIS数据与水力模型系统相连接，在进行新管网的设计工作时，可以通过建立水力模型，模拟新建管线后管网的水力状态，方便设计人员确定最优的方案。

　　5.用户服务科学管理

　　将GIS中的水表数据与营业收费系统对接，实现用户信息的查询统计。一方面，可以在GIS系统中找出用户的实际位置，并关联帐号信息，当点击该接水点时，系统自动依据帐号信息从营业收费系统中查找并列出相关信息与用水量情况，在停水时，也可清晰的掌握停水影响到的用户，特别是重要的用户信息，并及时发送停水通知;另一方面，可以通过数据统计功能，分析单个用户、某栋楼或某个小区的用水量变化情况，工作人员通过对比这些数据可以及时发现异常用水情况。

　　6.固定资产动态管理

　　在供水管网的运行使用过程中，供水管网不断延伸、废弃、拆除、迁改，经常出现资产台账与管网图以及实物之间存在差异的问题。将GIS信息系统作为进行管网资产管理基本的数据平台，利用GIS技术来对供水管网系统的管线和属性以及工程造价等数据库实现动态管理，这样可以促进数量跟价值之间一一对应的关系以及与管网资产的增减之间的同步变化关系，从而解决长期来在管网资产管理工作当中存在的实物与价值两种管理之间相互脱节的问题。

　　供水管网GIS系统是公司推动技术进步，实现科学管理，进一步提高供水服务水平及工作效率的必要手段。我们目前的GIS系统只是应用的开始，要真正发挥GIS系统的作用，不仅要进一步完善相应的运行管理制度，而且还要不断加强人员队伍的培养建设和技术力量的投入，打造一支训练有素，技术力量强的管理队伍，经过精心建设维护的GIS系统必将发挥它应有的强大作用，使得公司的供水管网管理水平更上一个台阶。

　　(通讯员：杨德宇)
